Automatic welding equipment

자사는 용접자동화에 대한 기본적인 개념과 데이터를 구축한 상태에서
용접자동화설비를 제작 및 상품화 가능성이 높다고 판단되어 기술개발주력중에 있습니다.

Business
  • BIG3 중공업 및 화학플랜트, 조선해양 특화분야의 기존 로봇용접을 보다 효과적으로 개선
  • 빠르게 바뀌어가는 시장환경요구에 적합하며(4차산업,스마트팩토리,조선소인력수급 문제)
  • 현재 울산지역 비롯하여, 조선소 인력문제를 명확하게 인식한 상태에서 실현가능성이 있는 선박의장품 디지털화를 위한 개선부의 용접융착점 자동추적장치 적용된 강관자동용접시스템 개발진행중

현재 개발이 완료되어 상용화실현성으로 타사대비 차별성으로 용접전문엔지니어링이 용접품질건전성을 확보하기 위하여 용접자동화 기술코칭 교육프로그램 구축되어 있음

왜? 자동화용접설비 시스템이 필요한가?

BIG 3 조선소 늘어나는 수주량 대비 수요기업 인력조달 문제로 인한 악순환 상황 발생

악순환
  • 인력
    수급문제
  • 생산
    지연
  • 산재사고율
    증가
  • 납기
    지연
  • 품질
    저하

조선산업 및 용접산업 위기현황

조선소 생산경쟁력 저하 ‘10년 이후 국내 조선 산업은 원가 경쟁력 저하, 후발 국가 추격 경쟁 심화 등 수주량 급감,
그에 따른 경영악화로 전문인력 구조 조정, 신기술 투자 미흡으로 생산경쟁력 저하

- 조선기자재 1차 협력 업체들은 기술 개발 투자에 대한 부담과 연구인력 부족으로 자력으로는 장기적인 대비가 여려운 상황

(생태계 붕괴 위기) 대형 조선사와 중소형 조선사, 조선 기자재 기업
생산협력업체간의 양극화 심화로 내부 생태계 붕괴 위기

조선산업 및 용접산업 위기극복

조선인력 문제를 명확하게 인식하고 시제품 개발을 통하여 “위기”를 새로운 “기회”로 만들 수 있는 제품 구현하여 매출실현화
  • ㆍ고도화된 자동차 용접 기술 적용
  • ㆍ용접생산서 향상을 위한 개술개발
  • ㆍ기술혁신 인프라 조기 구축

PR VIDEO

창금코퍼레이션 홍보영상

용접자동화 기술의 가치제안

제 품
고정밀 자동화용접시스템
차별화 포인트
고정밀의 용접작업을 원터치방식으로 수행할 수 있는 자동화용접시스템
작업장점
  • - 공정의 생산시간을 단축하여 생산성을 향상시킬 수 있음
  • - 높은 정밀도의 작업으로 고객의 제품품질을 향상시킬 수 있음
  • - 공정을 자동화하여 고객의 인력부족 문제를 해결할 수 있음

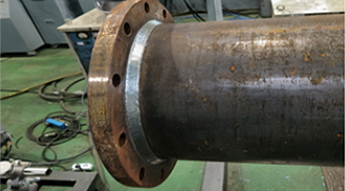

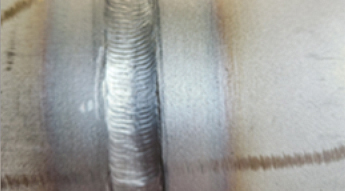

소재명 STPG 370 / 관경 400a,300a,200a

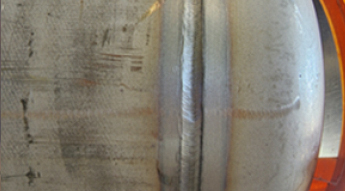

작업방식 : 용접자동화머신 프렌지 용접타입(내면/외면)

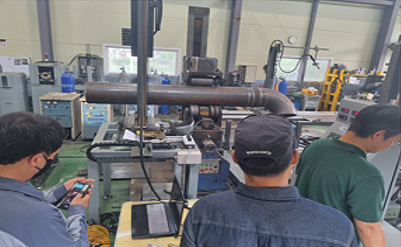

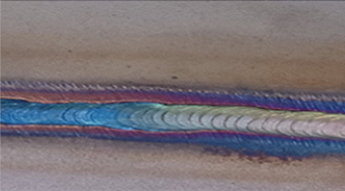

소재명 STS 304L / 관경 200a, SCH 40

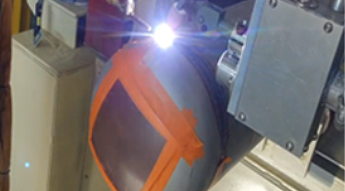

작업방식 : 용접자동화머신 CAP/PIPE(백비드/내면비드) 압력퍼지(Pressure Purging)

개발제품의 개발결과

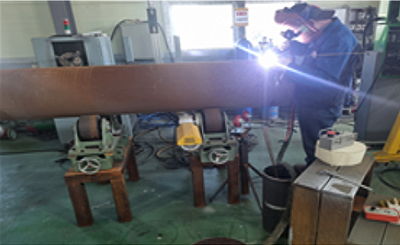

CO2 자동 용접 주행시험

DN(A) OUT mm sec
200 219.1 688.0 57.3
250 273 857.2 71.4
300 323.8 1016.7 84.7
350 355.6 1116.6 93.0
400 406.4 1276.1 106.3
450 457 1435.0 119.6
500 508 1595.1 132.9
550 559 1755.3 146.3
600 610 1915.4 159.6
650 660 2072.4 172.7
700 711 2232.5 186.0

Tig 자동 용접 주행시험

DN(A) OUT mm sec
200 219.1 688.0 229.3
250 273 857.2 285.7
300 323.8 1016.7 338.9
350 355.6 1116.6 372.2
400 406.4 1276.1 425.4
450 457 1435.0 478.3
500 508 1595.1 531.7
550 559 1755.3 585.1
600 610 1915.4 638.5
650 660 2072.4 690.8
700 711 2232.5 744.2

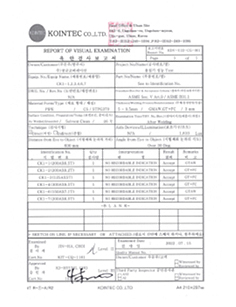

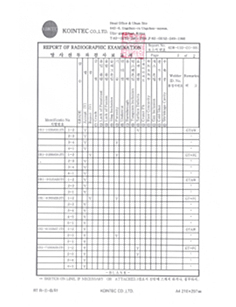

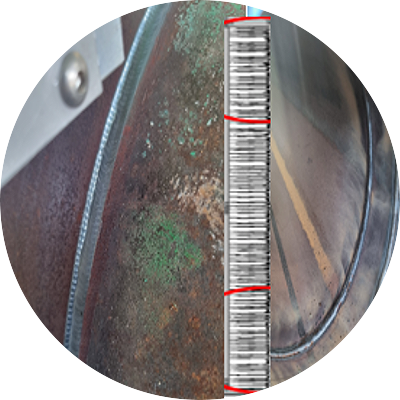

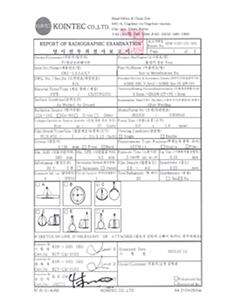

비파괴검사
